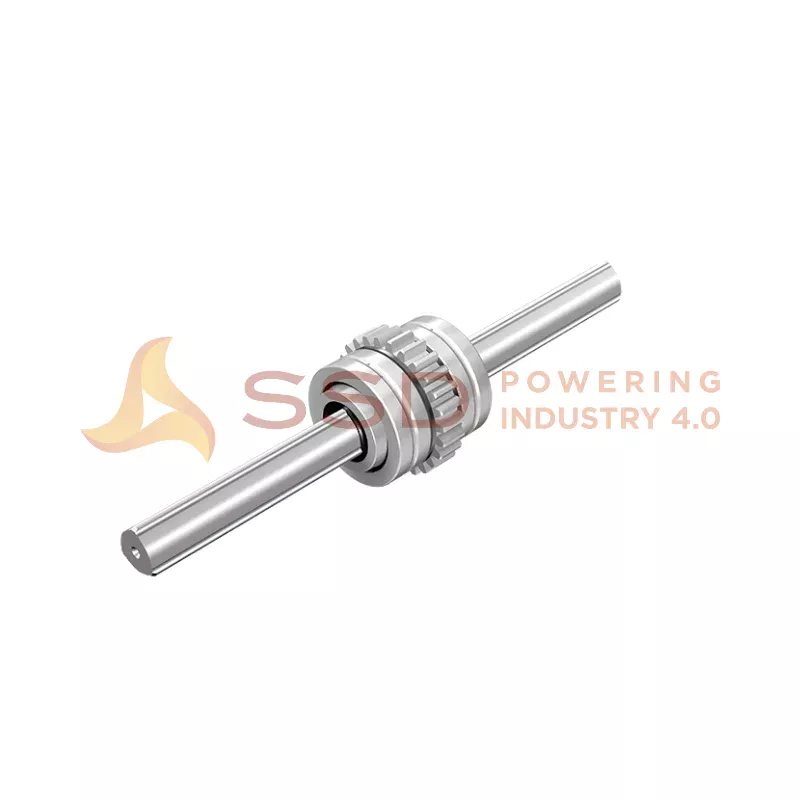

THK - Rotary with Gears
THK Rotary with Gears adalah Ball Spline, rolling guide spline bearing yang mentransmisikan torsi sekaligus memungkinkan gerakan linear, dengan kapasitas beban lebih besar dibanding linear bushing.
Desain Gear dan Bantalan Terintegrasi
Tersedia dalam tipe LBG dan LBGT, produk ini memiliki gigi gear di sekeliling flange dengan bantalan jarum radial dan thrust yang terintegrasi kompak pada mur spline, menjadikannya optimal untuk mekanisme transmisi torsi yang digerakkan melalui mur spline, tanpa backlash sudut dan kekakuan tinggi.
Rentang Ukuran dan Torsi Luas
Seri ini tersedia dari LBG20/LBGT20 hingga LBGT85, dengan diameter luar mur spline dari 30 mm hingga 120 mm dan rating torsi dinamis dari 90,2 N-m hingga 4.740 N-m.
DESKRIPSI DETAIL
- Optimal untuk transmisi torsi dengan spline nut drive
- Tidak ada serangan sudut
- Kekakuan tinggi
- Desain yang ringkas
Model number
LBG, LBGT.
LBG
These models are unit types based on model LBR, but have gear teeth on the flange circumference and radial and thrust bearings on the spline nut, all compactly integrated.It is optimal for a torque transmission mechanism with spline nut drive.
LBG 20
Spline Nut Outer diameter: 30 mm
Spline Nut Diameter : ・.009 mm
Spline Nut Length: 60 mm
Flange diameter: ・.2 mm
Basic torque rating Dynamic rating: 90.2 N-m
Basic torque rating Static rating: 213 N-m
Radial Dynamic rating: 9.4 kN
Radial Static rating: 20.1 kN
Static permissible moment MA.3: 103 N-m
LBG 25
Spline Nut Outer diameter: 40 mm
Spline Nut Diameter : ・.011 mm
Spline Nut Length: 70 mm
Flange diameter: ・.2 mm
Basic torque rating Dynamic rating: 176 N-m
Basic torque rating Static rating: 381 N-m
Radial Dynamic rating: 14.9 kN
Radial Static rating: 28.7 kN
Static permissible moment MA.4: 171 N-m
LBG 30
Spline Nut Outer diameter: 45 mm
Spline Nut Diameter : ・.011 mm
Spline Nut Length: 80 mm
Flange diameter: ・.2 mm
Basic torque rating Dynamic rating: 312 N-m
Basic torque rating Static rating: 657 N-m
Radial Dynamic rating: 22.5 kN
Radial Static rating: 41.4 kN
Static permissible moment MA.5: 295 N-m
LBG 40
Spline Nut Outer diameter: 60 mm
Spline Nut Diameter : ・.013 mm
Spline Nut Length: 100 mm
Flange diameter: ・.2 mm
Basic torque rating Dynamic rating: 696 N-m
Basic torque rating Static rating: 1420 N-m
Radial Dynamic rating: 37.1 kN
Radial Static rating: 66.9 kN
Static permissible moment MA.6: 586 N-m
LBG 50
Spline Nut Outer diameter: 75 mm
Spline Nut Diameter : ・.013 mm
Spline Nut Length: 112 mm
Flange diameter: ・.3 mm
Basic torque rating Dynamic rating: 1290 N-m
Basic torque rating Static rating: 2500 N-m
Radial Dynamic rating: 55.1 kN
Radial Static rating: 94.1 kN
Static permissible moment MA.7: 941 N-m
LBG 60
Spline Nut Outer diameter: 90 mm
Spline Nut Diameter : ・.015 mm
Spline Nut Length: 127 mm
Flange diameter: ・.3 mm
Basic torque rating Dynamic rating: 1870 N-m
Basic torque rating Static rating: 3830 N-m
Radial Dynamic rating: 66.2 kN
Radial Static rating: 121 kN
Static permissible moment MA.8: 1300 N-m
LBG 85
Spline Nut Outer diameter: 120 mm
Spline Nut Diameter : ・.015 mm
Spline Nut Length: 155 mm
Flange diameter: ・.3 mm
Basic torque rating Dynamic rating: 4740 N-m
Basic torque rating Static rating: 9550 N-m
Radial Dynamic rating: 119 kN
Radial Static rating: 213 kN
Static permissible moment MA.9: 3180 N-m
LBGT
These models are unit types based on model LBR, but have gear teeth on the flange circumference and radial and thrust bearings on the spline nut, all compactly integrated.It is optimal for a torque transmission mechanism with spline nut drive.
LBGT 20
Spline Nut Outer diameter: 30 mm
Spline Nut Diameter : ・.009 mm
Spline Nut Length: 60 mm
Flange diameter: ・.2 mm
Basic torque rating Dynamic rating: 90.2 N-m
Basic torque rating Static rating: 213 N-m
Radial Dynamic rating: 9.4 kN
Radial Static rating: 20.1 kN
Static permissible moment MA.4: 103 N-m
LBGT 25
Spline Nut Outer diameter: 40 mm
Spline Nut Diameter : ・.011 mm
Spline Nut Length: 70 mm
Flange diameter: ・.2 mm
Basic torque rating Dynamic rating: 176 N-m
Basic torque rating Static rating: 381 N-m
Radial Dynamic rating: 14.9 kN
Radial Static rating: 28.7 kN
Static permissible moment MA.5: 171 N-m
LBGT 30
Spline Nut Outer diameter: 45 mm
Spline Nut Diameter : ・.011 mm
Spline Nut Length: 80 mm
Flange diameter: ・.2 mm
Basic torque rating Dynamic rating: 312 N-m
Basic torque rating Static rating: 657 N-m
Radial Dynamic rating: 22.5 kN
Radial Static rating: 41.4 kN
Static permissible moment MA.6: 295 N-m
LBGT 40
Spline Nut Outer diameter: 60 mm
Spline Nut Diameter : ・.013 mm
Spline Nut Length: 100 mm
Flange diameter: ・.2 mm
Basic torque rating Dynamic rating: 696 N-m
Basic torque rating Static rating: 1420 N-m
Radial Dynamic rating: 37.1 kN
Radial Static rating: 66.9 kN
Static permissible moment MA.7: 586 N-m
LBGT 50
Spline Nut Outer diameter: 75 mm
Spline Nut Diameter : ・.013 mm
Spline Nut Length: 112 mm
Flange diameter: ・.3 mm
Basic torque rating Dynamic rating: 1290 N-m
Basic torque rating Static rating: 2500 N-m
Radial Dynamic rating: 55.1 kN
Radial Static rating: 94.1 kN
Static permissible moment MA.8: 941 N-m
LBGT 60
Spline Nut Outer diameter: 90 mm
Spline Nut Diameter : ・.015 mm
Spline Nut Length: 127 mm
Flange diameter: ・.3 mm
Basic torque rating Dynamic rating: 1870 N-m
Basic torque rating Static rating: 3830 N-m
Radial Dynamic rating: 66.2 kN
Radial Static rating: 121 kN
Static permissible moment MA.9: 1300 N-m
LBGT 85
Spline Nut Outer diameter: 120 mm
Spline Nut Diameter : ・.015 mm
Spline Nut Length: 155 mm
Flange diameter: ・.3 mm
Basic torque rating Dynamic rating: 4740 N-m
Basic torque rating Static rating: 9550 N-m
Radial Dynamic rating: 119 kN
Radial Static rating: 213 kN
Static permissible moment MA.10: 3180 N-m
Distributor Produk Otomasi dan Robotik Power Transmission & Guide Ball Spline THK Rotary with Gears
