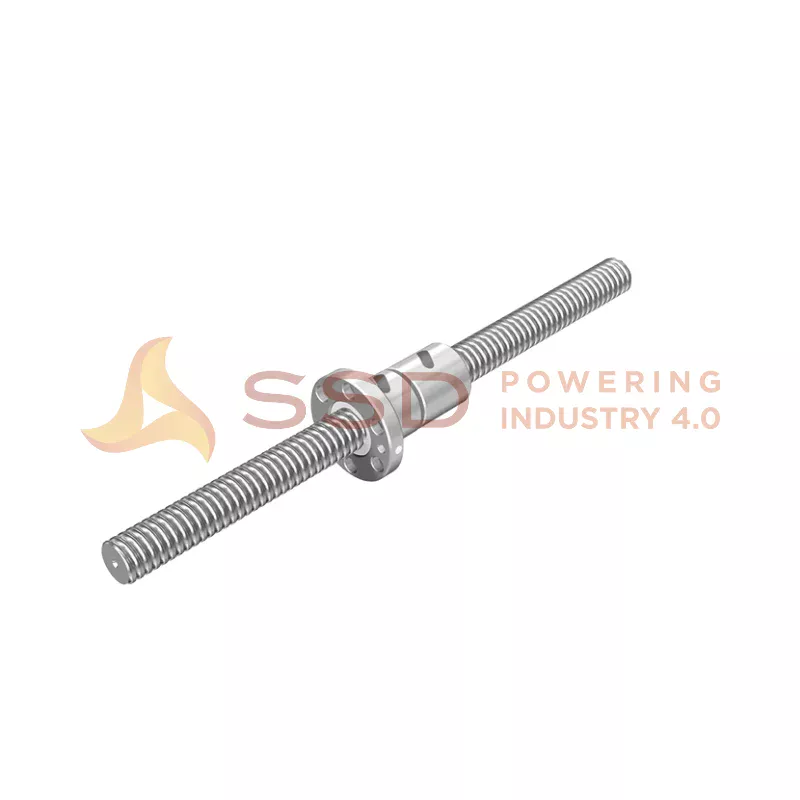

THK - Rolled Ballscrew JPF
JPF
Rolled Ball Screw
Slim nut Model JPF
Ball Screw ini mencapai nol-backlash melalui metode preloading konstan dengan menggeser fase dengan bagian tengah screw sederhana sebagai struktur pegas.
DESKRIPSI DETAIL
- Mencapai akurasi sudut timah kelas C7
- Mencapai kekasaran balapan bola dari poros sekrup 0,20 a atau kurang
- Bola raceways dari kacang ballscrew selesai dengan menggiling
- Harga rendah
- Efek anti debu tingkat tinggi
Spesifikasi:
JPF 1404-4
Screw shaft outer diameter: 14 mm
Lead: 4 mm
Ball center-to- center diameter: 14.4 mm
Outer diameter: 26 mm
Flange diameter: 46 mm
Overall length: 52 mm
Load Dynamic Rating: 2.8 kN
Load Static Rating: 5.1 kN
JPF 1405-4
Screw shaft outer diameter: 14 mm
Lead: 5 mm
Ball center-to- center diameter: 14.5 mm
Outer diameter: 26 mm
Flange diameter: 46 mm
Overall length: 60 mm
Load Dynamic Rating: 3.9 kN
Load Static Rating: 8.6 kN
JPF 1605-4
Screw shaft outer diameter: 16 mm
Lead: 5 mm
Ball center-to- center diameter: 16.75 mm
Outer diameter: 30 mm
Flange diameter: 49 mm
Overall length: 60 mm
Load Dynamic Rating: 3.7 kN
Load Static Rating: 8.2 kN
JPF 2005-6
Screw shaft outer diameter: 20 mm
Lead: 5 mm
Ball center-to- center diameter: 20.5 mm
Outer diameter: 34 mm
Flange diameter: 57 mm
Overall length: 80 mm
Load Dynamic Rating: 6 kN
Load Static Rating: 16 kN
JPF 2505-6
Screw shaft outer diameter: 25 mm
Lead: 5 mm
Ball center-to- center diameter: 25.5 mm
Outer diameter: 40 mm
Flange diameter: 66 mm
Overall length: 80 mm
Load Dynamic Rating: 6.9 kN
Load Static Rating: 20.8 kN
JPF 2510-4
Screw shaft outer diameter: 25 mm
Lead: 10 mm
Ball center-to- center diameter: 26.8 mm
Outer diameter: 47 mm
Flange diameter: 72 mm
Overall length: 112 mm
Load Dynamic Rating: 11.4 kN
Load Static Rating: 24.5 kN
JPF 2805-6
Screw shaft outer diameter: 28 mm
Lead: 5 mm
Ball center-to- center diameter: 28.75 mm
Outer diameter: 43 mm
Flange diameter: 69 mm
Overall length: 80 mm
Load Dynamic Rating: 7.3 kN
Load Static Rating: 23.9 kN
JPF 2806-6
Screw shaft outer diameter: 28 mm
Lead: 6 mm
Ball center-to- center diameter: 28.5 mm
Outer diameter: 43 mm
Flange diameter: 69 mm
Overall length: 90 mm
Load Dynamic Rating: 7.3 kN
Load Static Rating: 23.9 kN
JPF 3210-6
Screw shaft outer diameter: 32 mm
Lead: 10 mm
Ball center-to- center diameter: 33.75 mm
Outer diameter: 54 mm
Flange diameter: 88 mm
Overall length: 135 mm
Load Dynamic Rating: 19.3 kN
Load Static Rating: 49.9 kN
JPF 3610-6
Screw shaft outer diameter: 36 mm
Lead: 10 mm
Ball center-to- center diameter: 37 mm
Outer diameter: 58 mm
Flange diameter: 98 mm
Overall length: 138 mm
Load Dynamic Rating: 20.6 kN
Load Static Rating: 56.2 kN
JPF 4010-6
Screw shaft outer diameter: 40 mm
Lead: 10 mm
Ball center-to- center diameter: 41.75 mm
Outer diameter: 62 mm
Flange diameter: 104 mm
Overall length: 138 mm
Load Dynamic Rating: 22.2 kN
Load Static Rating: 65.3 kN
