THK - Rolled Ballscrew BTK-V
BTK-V
Rolled Ball Screw

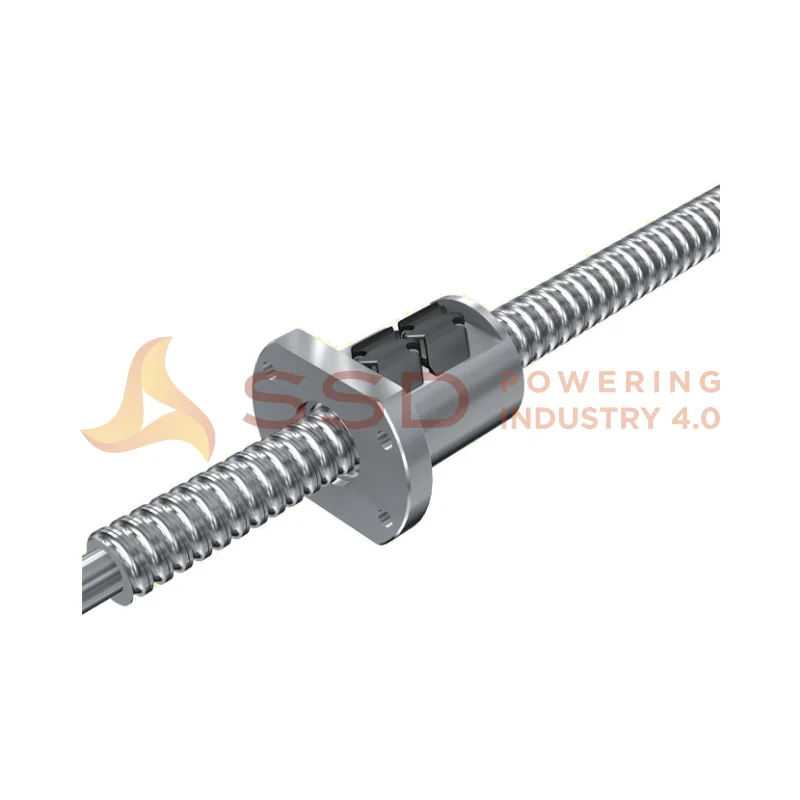

Standard nut Model BTK-V
Sekrup bulat tipe bulat yang kompak dengan mur sekrup bola yang dilengkapi dengan pipa kembali. Lingkar flensa dipotong rata di bagian atas dan bawah, memungkinkan poros pusat diposisikan rendah.
DESKRIPSI DETAIL
- Mencapai akurasi sudut timah kelas C7
- Mencapai kekasaran balapan bola dari poros sekrup 0,20 a atau kurang
- Bola raceways dari kacang ballscrew selesai dengan menggiling
- Harga rendah
- Efek anti debu tingkat tinggi
Spesifikasi:
BTK 1006V-2.6
Screw shaft outer diameter: 10 mm
Lead: 6 mm
Ball center-to- center diameter: 10.5 mm
Outer diameter: 26 mm
Flange diameter: 42 mm
Overall length: 36 mm
Load Dynamic Rating: 2.8 kN
Load Static Rating: 4.9 kN
BTK 1208V-2.6
Screw shaft outer diameter: 12 mm
Lead: 8 mm
Ball center-to- center diameter: 12.65 mm
Outer diameter: 29 mm
Flange diameter: 45 mm
Overall length: 44 mm
Load Dynamic Rating: 3.8 kN
Load Static Rating: 6.8 kN
BTK 1404V-3.6
Screw shaft outer diameter: 14 mm
Lead: 4 mm
Ball center-to- center diameter: 14.4 mm
Outer diameter: 31 mm
Flange diameter: 50 mm
Overall length: 40 mm
Load Dynamic Rating: 5.5 kN
Load Static Rating: 11.5 kN
BTK 1405V-2.6
Screw shaft outer diameter: 14 mm
Lead: 5 mm
Ball center-to- center diameter: 14.5 mm
Outer diameter: 32 mm
Flange diameter: 50 mm
Overall length: 40 mm
Load Dynamic Rating: 5 kN
Load Static Rating: 11.4 kN
BTK 1605V-2.6
Screw shaft outer diameter: 16 mm
Lead: 5 mm
Ball center-to- center diameter: 16.75 mm
Outer diameter: 34 mm
Flange diameter: 54 mm
Overall length: 40 mm
Load Dynamic Rating: 5.4 kN
Load Static Rating: 13.3 kN
BTK 1808V-3.6
Screw shaft outer diameter: 18 mm
Lead: 8 mm
Ball center-to- center diameter: 19.3 mm
Outer diameter: 50 mm
Flange diameter: 80 mm
Overall length: 61 mm
Load Dynamic Rating: 13.1 kN
Load Static Rating: 31 kN
BTK 2005V-2.6
Screw shaft outer diameter: 20 mm
Lead: 5 mm
Ball center-to- center diameter: 20.5 mm
Outer diameter: 40 mm
Flange diameter: 60 mm
Overall length: 40 mm
Load Dynamic Rating: 6 kN
Load Static Rating: 16.5 kN
BTK 2010V-2.6
Screw shaft outer diameter: 20 mm
Lead: 10 mm
Ball center-to- center diameter: 21.25 mm
Outer diameter: 52 mm
Flange diameter: 82 mm
Overall length: 61 mm
Load Dynamic Rating: 10.6 kN
Load Static Rating: 25.1 kN
BTK 2505V-2.6
Screw shaft outer diameter: 25 mm
Lead: 5 mm
Ball center-to- center diameter: 25.5 mm
Outer diameter: 43 mm
Flange diameter: 67 mm
Overall length: 40 mm
Load Dynamic Rating: 6.7 kN
Load Static Rating: 20.8 kN
BTK 2510V-5.3
Screw shaft outer diameter: 25 mm
Lead: 10 mm
Ball center-to- center diameter: 26.8 mm
Outer diameter: 60 mm
Flange diameter: 96 mm
Overall length: 98 mm
Load Dynamic Rating: 31.2 kN
Load Static Rating: 83.7 kN
BTK 2806V-2.6
Screw shaft outer diameter: 28 mm
Lead: 6 mm
Ball center-to- center diameter: 28.5 mm
Outer diameter: 50 mm
Flange diameter: 80 mm
Overall length: 47 mm
Load Dynamic Rating: 7 kN
Load Static Rating: 23.4 kN
BTK 2806V-5.3
Screw shaft outer diameter: 28 mm
Lead: 6 mm
Ball center-to- center diameter: 28.5 mm
Outer diameter: 50 mm
Flange diameter: 80 mm
Overall length: 65 mm
Load Dynamic Rating: 12.8 kN
Load Static Rating: 46.8 kN
BTK 3210V-2.6
Screw shaft outer diameter: 32 mm
Lead: 10 mm
Ball center-to- center diameter: 33.75 mm
Outer diameter: 67 mm
Flange diameter: 103 mm
Overall length: 68 mm
Load Dynamic Rating: 19.8 kN
Load Static Rating: 53.8 kN
BTK 3210V-5.3
Screw shaft outer diameter: 32 mm
Lead: 10 mm
Ball center-to- center diameter: 33.75 mm
Outer diameter: 67 mm
Flange diameter: 103 mm
Overall length: 98 mm
Load Dynamic Rating: 36 kN
Load Static Rating: 107.5 kN
BTK 3610V-2.6
Screw shaft outer diameter: 36 mm
Lead: 10 mm
Ball center-to- center diameter: 37 mm
Outer diameter: 70 mm
Flange diameter: 110 mm
Overall length: 70 mm
Load Dynamic Rating: 20.8 kN
Load Static Rating: 59.8 kN
BTK 3610V-5.3
Screw shaft outer diameter: 36 mm
Lead: 10 mm
Ball center-to- center diameter: 37 mm
Outer diameter: 70 mm
Flange diameter: 110 mm
Overall length: 100 mm
Load Dynamic Rating: 37.8 kN
Load Static Rating: 118.7 kN
BTK 4010V-5.3
Screw shaft outer diameter: 40 mm
Lead: 10 mm
Ball center-to- center diameter: 41.75 mm
Outer diameter: 76 mm
Flange diameter: 116 mm
Overall length: 100 mm
Load Dynamic Rating: 40.3 kN
Load Static Rating: 134.9 kN
BTK 4512V-5.3
Screw shaft outer diameter: 45 mm
Lead: 12 mm
Ball center-to- center diameter: 46.5 mm
Outer diameter: 82 mm
Flange diameter: 128 mm
Overall length: 118 mm
Load Dynamic Rating: 49.5 kN
Load Static Rating: 169 kN
BTK 5016V-5.3
Screw shaft outer diameter: 50 mm
Lead: 16 mm
Ball center-to- center diameter: 52.7 mm
Outer diameter: 102 mm
Flange diameter: 162 mm
Overall length: 145 mm
Load Dynamic Rating: 93.8 kN
Load Static Rating: 315.2 kN
