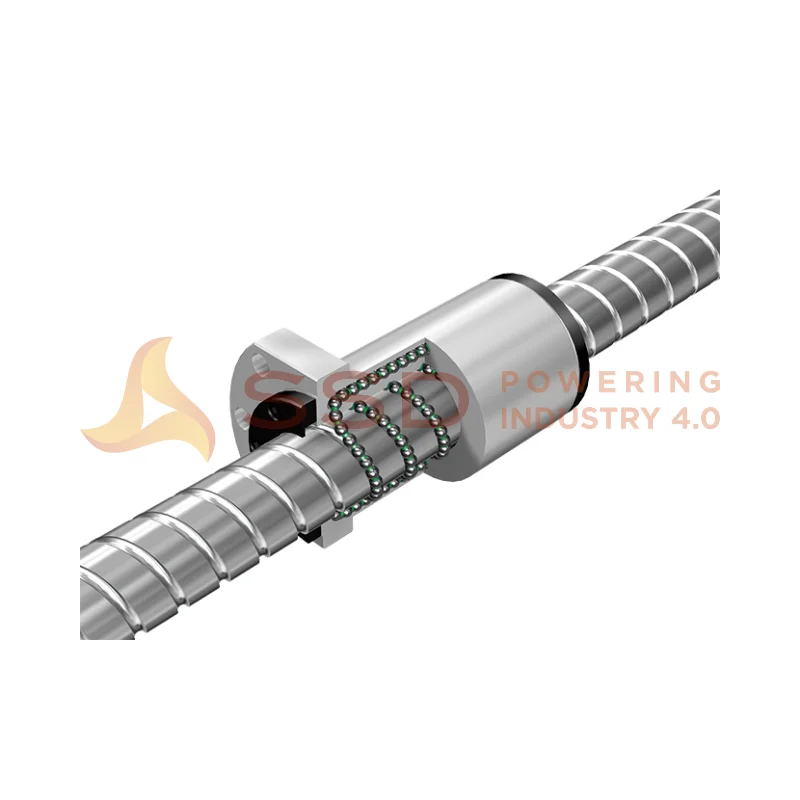

THK - Precision Cage Ballscrew SBK
THK - Precision Cage Ballscrew SBK
Precision, Caged Ball Screw
High Speed and Large Lead • Small-type Model SBK
Ball screw yang menghasilkan kebisingan rendah, fluktuasi torsi kecil, dan pengoperasian bebas perawatan jangka panjang dengan menggunakan ball cage.
Kecepatan Tinggi dan Memimpin Besar
Dengan Ball Screw ini, struktur kompak dicapai sebagai hasil dari mengadopsi metode preloading offset, yang menggeser dua baris alur mur ball screw.
Tipe kecil
Sebagai hasil dari mengadopsi metode prapembuatan offset, yang menggeser dua baris alur mur ball screw, struktur kompak tercapai.
DESKRIPSI DETAIL
• Kebisingan rendah
• Suara berjalan yang dapat diterima
• Operasi jangka panjang bebas perawatan
• Gerakan halus
Spesifikasi:
SBK 1520-3.6
Screw shaft outer diameter: 15 mm
Lead: 20 mm
Ball center-to• center diameter: 15.75 mm
Outer diameter: 38 mm
Flange diameter: 62 mm
Overall length: 54 mm
Load Dynamic Rating: 5.8 kN
Load Static Rating: 7.8 kN
SBK 1616-3.6
Screw shaft outer diameter: 16 mm
Lead: 16 mm
Ball center-to• center diameter: 16.65 mm
Outer diameter: 33 mm
Flange diameter: 54 mm
Overall length: 45 mm
Load Dynamic Rating: 4.6 kN
Load Static Rating: 6.4 kN
SBK 2010-5.6
Screw shaft outer diameter: 20 mm
Lead: 10 mm
Ball center-to• center diameter: 20.75 mm
Outer diameter: 40 mm
Flange diameter: 65 mm
Overall length: 45 mm
Load Dynamic Rating: 10.7 kN
Load Static Rating: 17.3 kN
SBK 2020-3.6
Screw shaft outer diameter: 20 mm
Lead: 20 mm
Ball center-to• center diameter: 20.75 mm
Outer diameter: 40 mm
Flange diameter: 65 mm
Overall length: 54 mm
Load Dynamic Rating: 7 kN
Load Static Rating: 10.5 kN
SBK 2030-3.6
Screw shaft outer diameter: 20 mm
Lead: 30 mm
Ball center-to• center diameter: 20.75 mm
Outer diameter: 40 mm
Flange diameter: 65 mm
Overall length: 71 mm
Load Dynamic Rating: 6.9 kN
Load Static Rating: 11.2 kN
SBK 2520-3.6
Screw shaft outer diameter: 25 mm
Lead: 20 mm
Ball center-to• center diameter: 26 mm
Outer diameter: 47 mm
Flange diameter: 74 mm
Overall length: 57 mm
Load Dynamic Rating: 11 kN
Load Static Rating: 16.9 kN
SBK 2525-3.6
Screw shaft outer diameter: 25 mm
Lead: 25 mm
Ball center-to• center diameter: 26 mm
Outer diameter: 47 mm
Flange diameter: 74 mm
Overall length: 68 mm
Load Dynamic Rating: 10.8 kN
Load Static Rating: 16.9 kN
SBK 3220-5.6
Screw shaft outer diameter: 32 mm
Lead: 20 mm
Ball center-to• center diameter: 33.25 mm
Outer diameter: 58 mm
Flange diameter: 92 mm
Overall length: 82 mm
Load Dynamic Rating: 23.6 kN
Load Static Rating: 41.1 kN
SBK 3232-5.6
Screw shaft outer diameter: 32 mm
Lead: 32 mm
Ball center-to• center diameter: 33.25 mm
Outer diameter: 58 mm
Flange diameter: 92 mm
Overall length: 118 mm
Load Dynamic Rating: 23.1 kN
Load Static Rating: 41.8 kN
Distributor Produk Otomasi dan Robotik Power Transmission & Guide Ballscrew THK Precision Cage Ballscrew SBK
PRODUK UNGGULAN KAMI

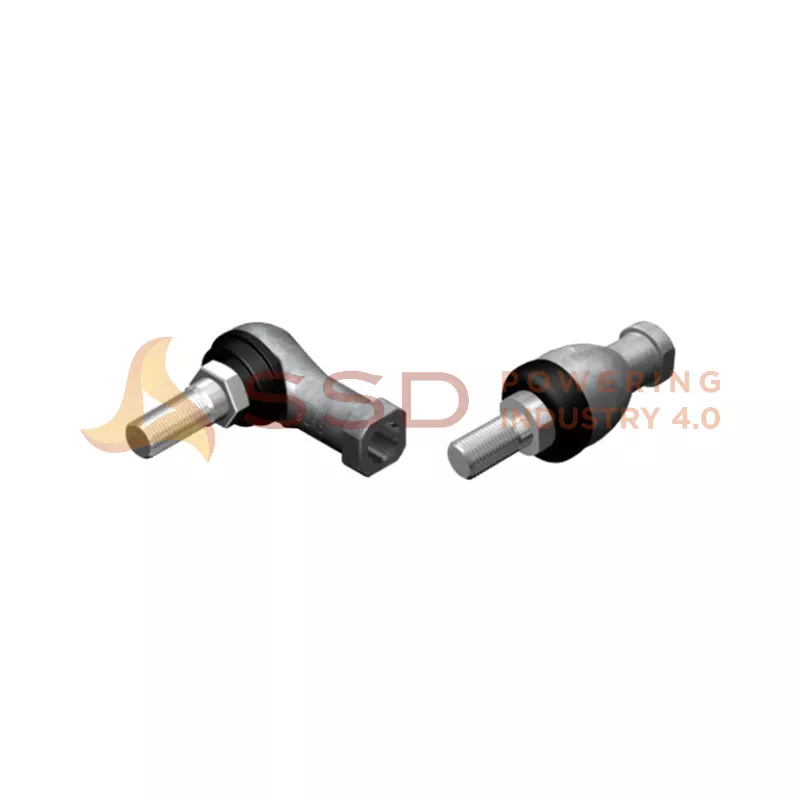

THK - BL Series
THK Link Ball Model BL Link Ball adalah bantalan geser berbentuk bola dengan ball stud yang memberikan pengoperasian yang mulus dengan celah minimal. Dengan ketahanan abrasi yang luar biasa dan sudut osilasi yang besar, produk ini cocok untuk mekanisme gerakan link pada berbagai jenis mesin otomatis....

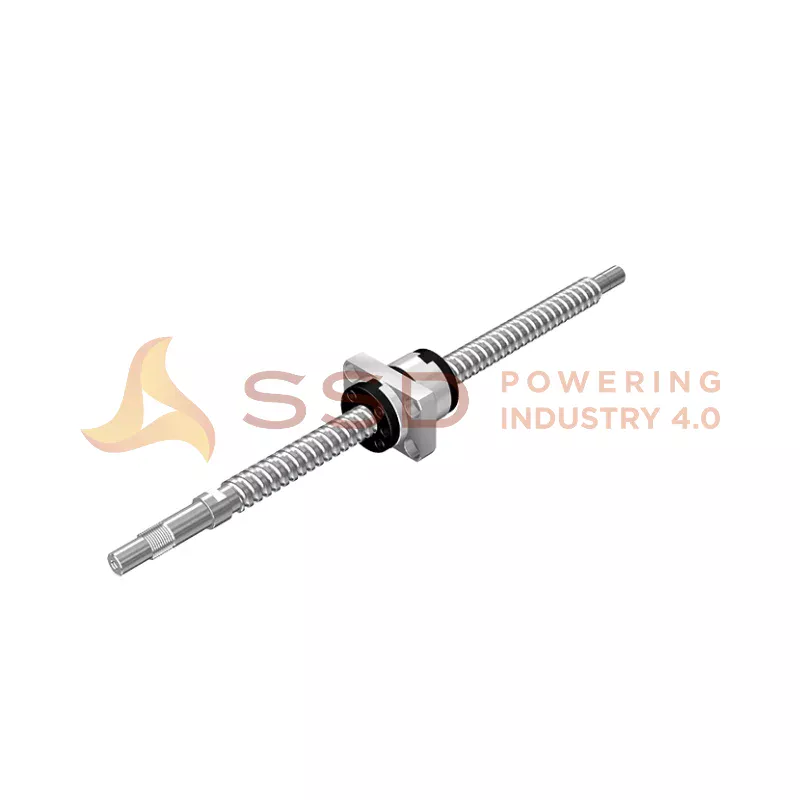

THK - BNK
BNK Finished Shaft Ends Model BNK Untuk model ini, screw shafts dengan sebuah screw shaft outer berdiameter 4 hingga 25 mm dan sebuah lead 1 hingga 20 mm dapat menjadi standard....

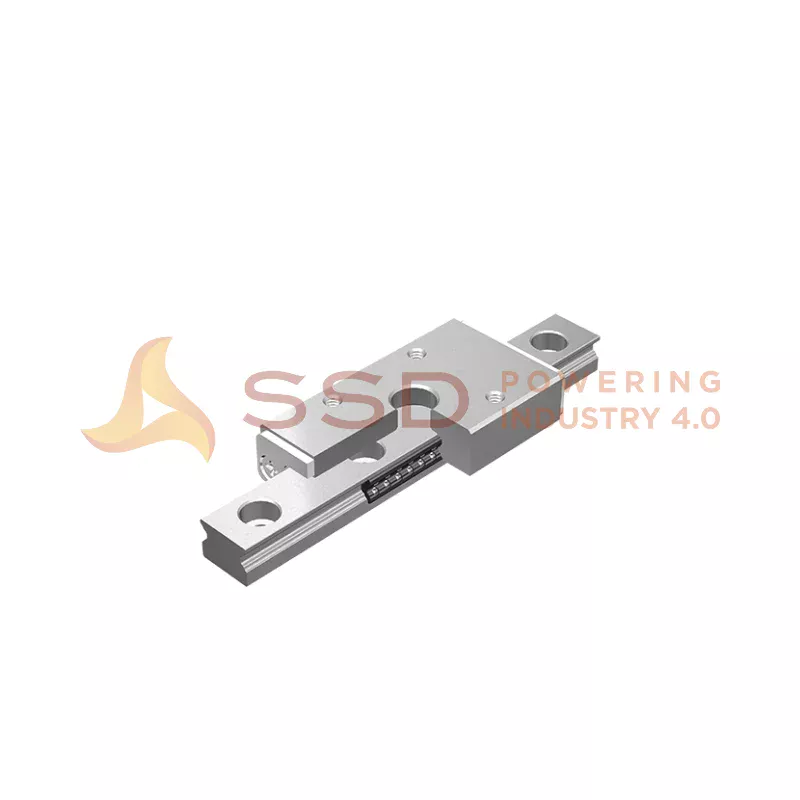

THK - Caged Ball LM Guide EPF
THK - Caged Ball LM Guide EPF Panduan LM (Linear Motion Guide) adalah produk utama kami, yang untuk pertama kalinya di dunia menggabungkan komponen dengan gerakan linear rolling ke dalam penggunaan praktis. Produk ini memungkinkan pengembangan mesin dengan presisi tinggi, kekakuan tinggi, hemat energi, berkecepatan tinggi, dan memiliki masa pakai yang panjang....

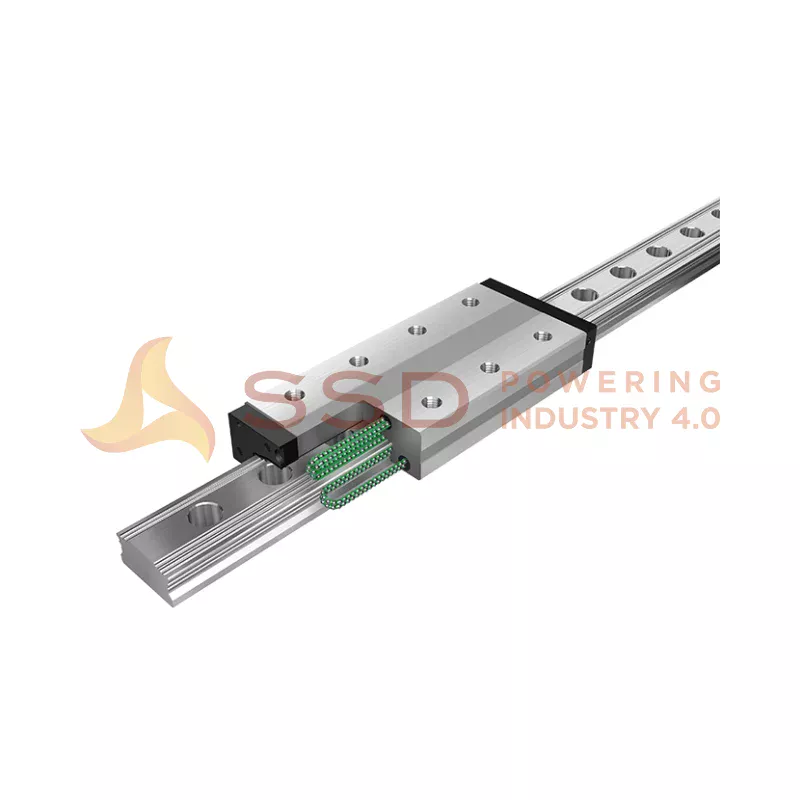

THK - Caged Ball LM Guide Models SPR - SPS
THK - Caged Ball LM Guide Model SPR - SPS LM Guide (Linear Motion Guide) adalah produk andalan THK yang pertama kali memperkenalkan komponen dengan gerakan linear rolling ke dalam aplikasi praktis di seluruh dunia. Produk ini memungkinkan pengembangan mesin presisi tinggi, kekakuan tinggi, hemat energi, berkecepatan tinggi, dan memiliki umur pakai yang panjang....

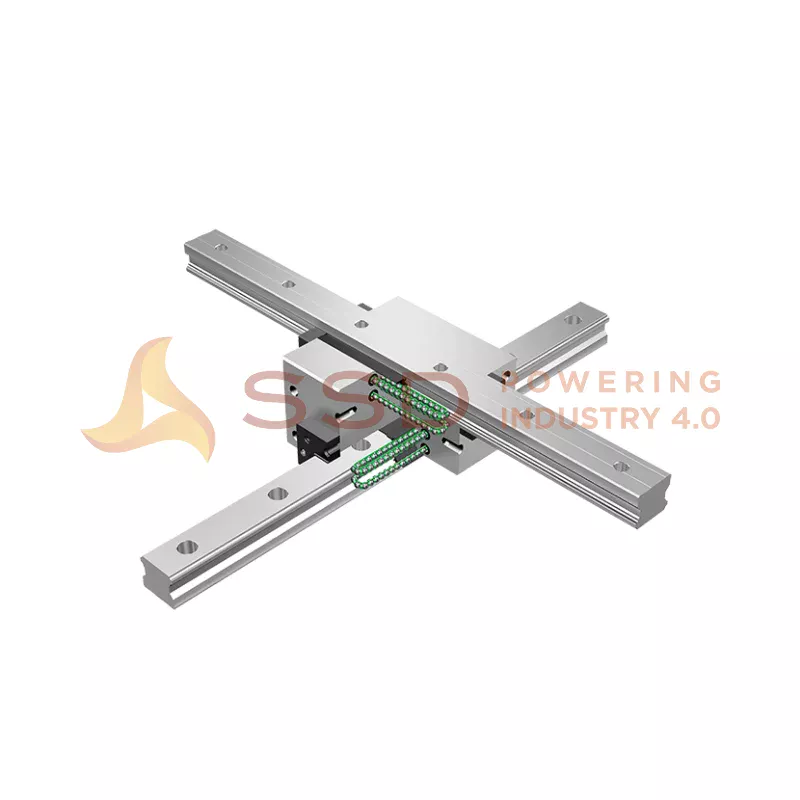

THK - Caged Ball LM Guide SCR
THK - Caged Ball LM Guide SCR LM Guide (Linear Motion Guide) adalah produk utama kami yang untuk pertama kalinya di dunia memasukkan komponen dengan gerakan linear rolling ke dalam penggunaan praktis. Produk ini memungkinkan pengembangan mesin dengan presisi tinggi, kekakuan tinggi, hemat energi, kecepatan tinggi, dan umur pakai yang panjang....

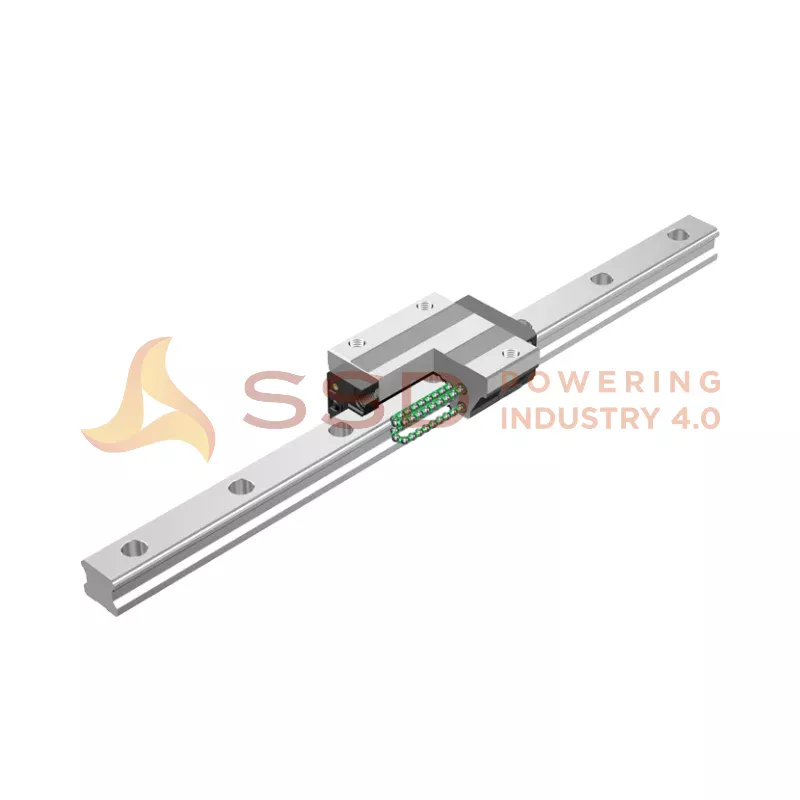

THK - Caged Ball LM Guide SHS
