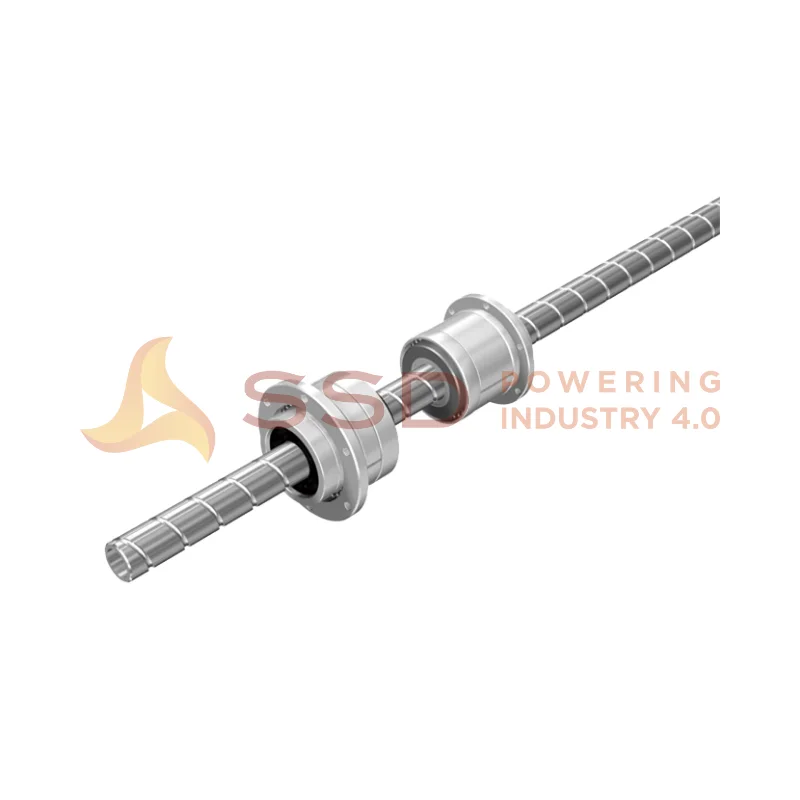

THK - Precision Ballscrew - Spline BNS
THK Linear-Rolling Motion Model BNS adalah unit stroke/rotary yang menggabungkan alur Ball Screw dan alur Ball Spline yang saling bersilangan pada satu poros, dengan bantalan pendukung khusus yang tertanam langsung pada keliling tiap mur.
Gerakan Gabungan Screw dan Spline
Tersedia dalam berbagai kombinasi diameter poros dan lead, unit BNS memenuhi standar akurasi JIS sebagai tipe stok standar, memungkinkan gerakan rotary dan linear secara bersamaan pada satu poros.
Rentang Ukuran Luas
Seri BNS tersedia dari BNS1616 hingga BNS5050, dengan diameter luar poros sekrup dari 16 mm hingga 50 mm, lead dari 16 mm hingga 50 mm, dan diameter luar unit keseluruhan dari 52 mm hingga 120 mm.
DESKRIPSI DETAIL
・Kombinasi berbagai diameter poros dan timah
・Jenis Stok Standar
・Standar akurasi sesuai dengan JIS
BNS 1616
Screw shaft outerdiameter: 16 mm
Lead: 16 mm
Ball center-to-center diameter: 16.65 mm
Ball Screw Unit Outerdiameter: 52 mm
Ball Screw Unit Flangediameter: 68 mm
Ball Screw Unit Length: 43.5 mm
Ball Spline Outerdiameter: 52 mm
Ball Spline Flangediameter: 68 mm
Ball Spline Length: 50 mm
BNS 2020
Screw shaft outerdiameter: 20 mm
Lead: 20 mm
Ball center-to-center diameter: 20.75 mm
Ball Screw Unit Outerdiameter: 62 mm
Ball Screw Unit Flangediameter: 78 mm
Ball Screw Unit Length: 54 mm
Ball Spline Outerdiameter: 56 mm
Ball Spline Flangediameter: 72 mm
Ball Spline Length: 63 mm
BNS 2525
Screw shaft outerdiameter: 25 mm
Lead: 25 mm
Ball center-to-center diameter: 26 mm
Ball Screw Unit Outerdiameter: 72 mm
Ball Screw Unit Flangediameter: 92 mm
Ball Screw Unit Length: 65 mm
Ball Spline Outerdiameter: 62 mm
Ball Spline Flangediameter: 78 mm
Ball Spline Length: 71 mm
BNS 3232
Screw shaft outerdiameter: 32 mm
Lead: 32 mm
Ball center-to-center diameter: 33.25 mm
Ball Screw Unit Outerdiameter: 80 mm
Ball Screw Unit Flangediameter: 105 mm
Ball Screw Unit Length: 80 mm
Ball Spline Outerdiameter: 80 mm
Ball Spline Flangediameter: 105 mm
Ball Spline Length: 80 mm
BNS 4040
Screw shaft outerdiameter: 40 mm
Lead: 40 mm
Ball center-to-center diameter: 41.75 mm
Ball Screw Unit Outerdiameter: 110 mm
Ball Screw Unit Flangediameter: 140 mm
Ball Screw Unit Length: 98 mm
Ball Spline Outerdiameter: 100 mm
Ball Spline Flangediameter: 130 mm
Ball Spline Length: 100 mm
BNS 5050
Screw shaft outerdiameter: 50 mm
Lead: 50 mm
Ball center-to-center diameter: 52.2 mm
Ball Screw Unit Outerdiameter: 120 mm
Ball Screw Unit Flangediameter: 156 mm
Ball Screw Unit Length: 126 mm
Ball Spline Outerdiameter: 120 mm
Ball Spline Flangediameter: 156 mm
Ball Spline Length: 125 mm
