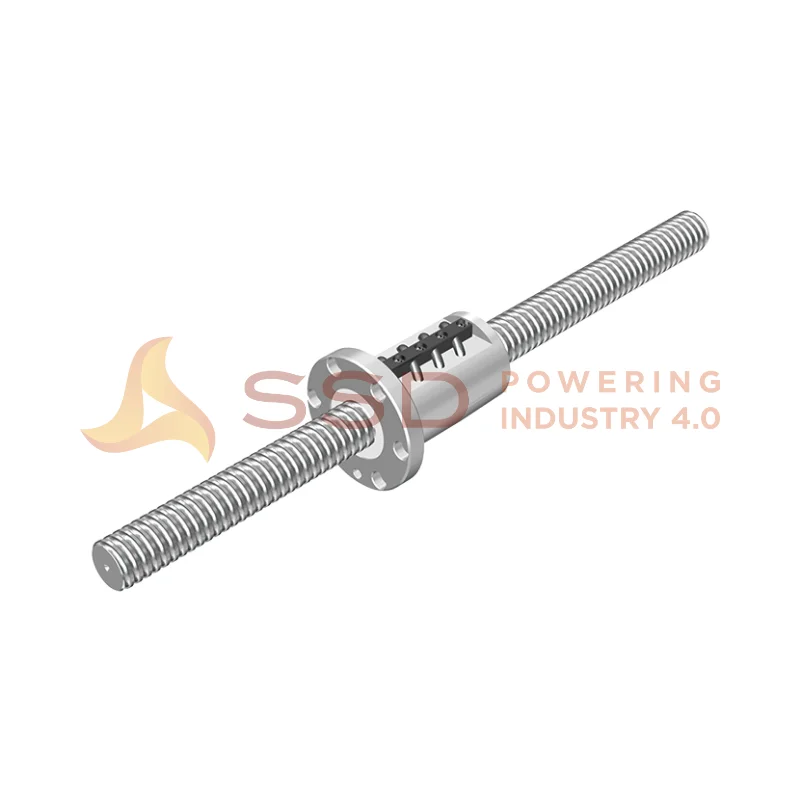

THK - Precision Ballscrew BIF
THK - Precision Ballscrew BIF
Offset Preload Model BIF
Dengan Ball Screw ini, right dan left screw disediakan dengan fase di tengah ball screw nut untuk mencapai clearance nol di bawah nol (di bawah preload).
DESKRIPSI DETAIL
• Kombinasi berbagai diameter poros dan timah
• Jenis Stok Standar
• Standar akurasi sesuai dengan JIS
Spesifikasi:
BIF 1604V-5
Screw shaft outer diameter: 16 mm
Lead: 4 mm
Ball center-to• center diameter: 16.5 mm
Outer diameter: 36 mm
Flange diameter: 59 mm
Overall length: 53 mm
Load Dynamic Rating: 4.3 kN
Load Static Rating: 8.7 kN
BIF 1605V-5
Screw shaft outer diameter: 16 mm
Lead: 5 mm
Ball center-to• center diameter: 16.75 mm
Outer diameter: 40 mm
Flange diameter: 60 mm
Overall length: 56 mm
Load Dynamic Rating: 7.4 kN
Load Static Rating: 13.9 kN
BIF 2004V-5
Screw shaft outer diameter: 20 mm
Lead: 4 mm
Ball center-to• center diameter: 20.5 mm
Outer diameter: 40 mm
Flange diameter: 63 mm
Overall length: 49 mm
Load Dynamic Rating: 4.8 kN
Load Static Rating: 10.9 kN
BIF 2004V-10
Screw shaft outer diameter: 20 mm
Lead: 4 mm
Ball center-to• center diameter: 20.5 mm
Outer diameter: 40 mm
Flange diameter: 63 mm
Overall length: 73 mm
Load Dynamic Rating: 8.6 kN
Load Static Rating: 21.8 kN
BIF 2005V-5
Screw shaft outer diameter: 20 mm
Lead: 5 mm
Ball center-to• center diameter: 20.75 mm
Outer diameter: 44 mm
Flange diameter: 67 mm
Overall length: 56 mm
Load Dynamic Rating: 8.3 kN
Load Static Rating: 17.5 kN
BIF 2005V-10
Screw shaft outer diameter: 20 mm
Lead: 5 mm
Ball center-to• center diameter: 20.75 mm
Outer diameter: 44 mm
Flange diameter: 67 mm
Overall length: 86 mm
Load Dynamic Rating: 15.1 kN
Load Static Rating: 35 kN
BIF 2010V-5
Screw shaft outer diameter: 20 mm
Lead: 10 mm
Ball center-to• center diameter: 20.75 mm
Outer diameter: 46 mm
Flange diameter: 74 mm
Overall length: 90 mm
Load Dynamic Rating: 8.3 kN
Load Static Rating: 17.6 kN
BIF 2504V-5
Screw shaft outer diameter: 25 mm
Lead: 4 mm
Ball center-to• center diameter: 25.5 mm
Outer diameter: 46 mm
Flange diameter: 69 mm
Overall length: 48 mm
Load Dynamic Rating: 5.2 kN
Load Static Rating: 13.7 kN
BIF 2504V-10
Screw shaft outer diameter: 25 mm
Lead: 4 mm
Ball center-to• center diameter: 25.5 mm
Outer diameter: 46 mm
Flange diameter: 69 mm
Overall length: 72 mm
Load Dynamic Rating: 9.5 kN
Load Static Rating: 27.4 kN
BIF 2505V-5
Screw shaft outer diameter: 25 mm
Lead: 5 mm
Ball center-to• center diameter: 25.75 mm
Outer diameter: 50 mm
Flange diameter: 73 mm
Overall length: 55 mm
Load Dynamic Rating: 9.2 kN
Load Static Rating: 21.9 kN
BIF 2505V-10
Screw shaft outer diameter: 25 mm
Lead: 5 mm
Ball center-to• center diameter: 25.75 mm
Outer diameter: 50 mm
Flange diameter: 73 mm
Overall length: 85 mm
Load Dynamic Rating: 16.7 kN
Load Static Rating: 43.9 kN
BIF 2506V-5
Screw shaft outer diameter: 25 mm
Lead: 6 mm
Ball center-to• center diameter: 26 mm
Outer diameter: 53 mm
Flange diameter: 76 mm
Overall length: 62 mm
Load Dynamic Rating: 12.4 kN
Load Static Rating: 27.4 kN
BIF 2506V-10
Screw shaft outer diameter: 25 mm
Lead: 6 mm
Ball center-to• center diameter: 26 mm
Outer diameter: 53 mm
Flange diameter: 76 mm
Overall length: 98 mm
Load Dynamic Rating: 22.6 kN
Load Static Rating: 54.8 kN
BIF 2805V-5
Screw shaft outer diameter: 28 mm
Lead: 5 mm
Ball center-to• center diameter: 28.75 mm
Outer diameter: 55 mm
Flange diameter: 85 mm
Overall length: 59 mm
Load Dynamic Rating: 9.7 kN
Load Static Rating: 24.6 kN
BIF 2805V-10
Screw shaft outer diameter: 28 mm
Lead: 5 mm
Ball center-to• center diameter: 28.75 mm
Outer diameter: 55 mm
Flange diameter: 85 mm
Overall length: 89 mm
Load Dynamic Rating: 17.5 kN
Load Static Rating: 49.2 kN
BIF 2806V-5
Screw shaft outer diameter: 28 mm
Lead: 6 mm
Ball center-to• center diameter: 28.75 mm
Outer diameter: 55 mm
Flange diameter: 85 mm
Overall length: 68 mm
Load Dynamic Rating: 9.6 kN
Load Static Rating: 24.6 kN
BIF 2806V-10
Screw shaft outer diameter: 28 mm
Lead: 6 mm
Ball center-to• center diameter: 28.75 mm
Outer diameter: 55 mm
Flange diameter: 85 mm
Overall length: 104 mm
Load Dynamic Rating: 17.5 kN
Load Static Rating: 49.2 kN
BIF 3205V-5
Screw shaft outer diameter: 32 mm
Lead: 5 mm
Ball center-to• center diameter: 32.75 mm
Outer diameter: 58 mm
Flange diameter: 85 mm
Overall length: 56 mm
Load Dynamic Rating: 10.2 kN
Load Static Rating: 28.1 kN
BIF 3205V-10
Screw shaft outer diameter: 32 mm
Lead: 5 mm
Ball center-to• center diameter: 32.75 mm
Outer diameter: 58 mm
Flange diameter: 85 mm
Overall length: 86 mm
Load Dynamic Rating: 18.5 kN
Load Static Rating: 56.3 kN
BIF 3206V-5
Screw shaft outer diameter: 32 mm
Lead: 6 mm
Ball center-to• center diameter: 33 mm
Outer diameter: 62 mm
Flange diameter: 89 mm
Overall length: 63 mm
Load Dynamic Rating: 13.9 kN
Load Static Rating: 35.2 kN
BIF 3206V-10
Screw shaft outer diameter: 32 mm
Lead: 6 mm
Ball center-to• center diameter: 33 mm
Outer diameter: 62 mm
Flange diameter: 89 mm
Overall length: 99 mm
Load Dynamic Rating: 25.2 kN
Load Static Rating: 70.3 kN
BIF 2508V-5
Screw shaft outer diameter: 25 mm
Lead: 8 mm
Ball center-to• center diameter: 26.25 mm
Outer diameter: 58 mm
Flange diameter: 85 mm
Overall length: 82 mm
Load Dynamic Rating: 15.8 kN
Load Static Rating: 32.9 kN
BIF 2508V-7
Screw shaft outer diameter: 25 mm
Lead: 8 mm
Ball center-to• center diameter: 26.25 mm
Outer diameter: 58 mm
Flange diameter: 85 mm
Overall length: 98 mm
Load Dynamic Rating: 21.1 kN
Load Static Rating: 46 kN
BIF 2508V-10
Screw shaft outer diameter: 25 mm
Lead: 8 mm
Ball center-to• center diameter: 26.25 mm
Outer diameter: 58 mm
Flange diameter: 85 mm
Overall length: 130 mm
Load Dynamic Rating: 28.7 kN
Load Static Rating: 65.7 kN
BIF 2510V-5
Screw shaft outer diameter: 25 mm
Lead: 10 mm
Ball center-to• center diameter: 26.25 mm
Outer diameter: 58 mm
Flange diameter: 85 mm
Overall length: 100 mm
Load Dynamic Rating: 15.8 kN
Load Static Rating: 32.9 kN
BIF 2810V-3
Screw shaft outer diameter: 28 mm
Lead: 10 mm
Ball center-to• center diameter: 29.75 mm
Outer diameter: 65 mm
Flange diameter: 106 mm
Overall length: 88 mm
Load Dynamic Rating: 15.6 kN
Load Static Rating: 29.4 kN
