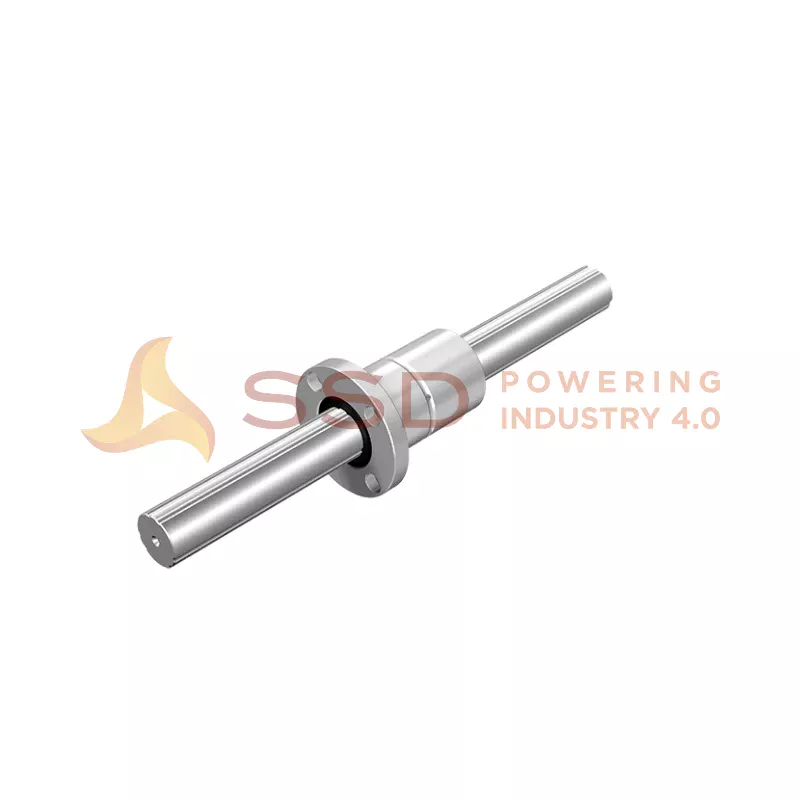

THK - Medium Torque LF
Ball Spline THK adalah rolling guide spline bearing yang mentransmisikan torsi sekaligus memungkinkan gerakan linear, dengan kapasitas beban yang lebih besar dibanding linear bushing. Poros splinenya memiliki 2 hingga 3 puncak pada kelilingnya, masing-masing ditahan oleh baris bola berpreload untuk kapasitas beban radial dan torsi yang besar, kekakuan tinggi, serta tanpa backlash sudut.
Tipe LF dengan Flange
Tipe LF dipasang ke rumah (housing) melalui flange untuk perakitan yang sederhana, cocok untuk lokasi yang berisiko berubah bentuk jika dibuat alur pasak atau lebar rumahnya terbatas; pin dowel yang ditanam pada flange menghilangkan sepenuhnya backlash sudut.
Rentang Ukuran dan Beban Luas
Seri LF tersedia dari LF6 hingga LF50, dengan diameter luar mur spline dari 14 mm hingga 80 mm, rating torsi dinamis dari 0,98 N-m hingga 842 N-m, dan rating beban radial dinamis dari 1,18 kN hingga 60,9 kN.
DESKRIPSI DETAIL
・Kapasitas beban besar
・Tidak ada serangan sudut
・Kekakuan tinggi
・Jenis penahan bola
Model number
LT, LF.
LF
Spline nut dapat dilekatkan ke perumahan melalui flens, membuat perakitan menjadi sederhana.
Ini optimal untuk lokasi di mana perumahan dapat berubah bentuk jika jalan pintas dikerjakan di permukaannya, dan di mana lebar perumahan kecil.
Karena memungkinkan pin dowel untuk didorong ke flange, backlash angular yang terjadi di pas dapat sepenuhnya dihilangkan.
LF 6
Spline Nut Outer diameter: 14 mm
Spline Nut Diameter Tolerance : ・.011 mm
Spline Nut Length: 25 mm
Spline Nut Length Tolerance: ・.2 mm
Flange diameter: 30 mm
Basic torque rating Dynamic rating: 0.98 N-m
Basic torque rating Static rating: 1.96 N-m
Radial Dynamic rating: 1.18 kN
Radial Static rating: 2.16 kN
- 2: 4.9 N-m
- 3: 36.3 N-m
LF 8
Spline Nut Outer diameter: 16 mm
Spline Nut Diameter Tolerance : ・.011 mm
Spline Nut Length: 25 mm
Spline Nut Length Tolerance: ・.2 mm
Flange diameter: 32 mm
Basic torque rating Dynamic rating: 1.96 N-m
Basic torque rating Static rating: 2.94 N-m
Radial Dynamic rating: 1.47 kN
Radial Static rating: 2.55 kN
- 3: 5.9 N-m
- 4: 44.1 N-m
LF 10
Spline Nut Outer diameter: 21 mm
Spline Nut Diameter Tolerance : ・.013 mm
Spline Nut Length: 33 mm
Spline Nut Length Tolerance: ・.2 mm
Flange diameter: 42 mm
Basic torque rating Dynamic rating: 3.92 N-m
Basic torque rating Static rating: 7.84 N-m
Radial Dynamic rating: 2.84 kN
Radial Static rating: 4.9 kN
- 4: 15.7 N-m
- 5: 98 N-m
LF 13
Spline Nut Outer diameter: 24 mm
Spline Nut Diameter Tolerance : ・.013 mm
Spline Nut Length: 36 mm
Spline Nut Length Tolerance: ・.2 mm
Flange diameter: 44 mm
Basic torque rating Dynamic rating: 5.88 N-m
Basic torque rating Static rating: 10.8 N-m
Radial Dynamic rating: 3.53 kN
Radial Static rating: 5.78 kN
- 5: 19.6 N-m
- 6: 138 N-m
LF 16
Spline Nut Outer diameter: 31 mm
Spline Nut Diameter Tolerance : ・.013 mm
Spline Nut Length: 50 mm
Spline Nut Length Tolerance: ・.2 mm
Flange diameter: 51 mm
Basic torque rating Dynamic rating: 31.4 N-m
Basic torque rating Static rating: 34.3 N-m
Radial Dynamic rating: 7.06 kN
Radial Static rating: 12.6 kN
- 6: 67.6 N-m
- 7: 393 N-m
LF 20
Spline Nut Outer diameter: 35 mm
Spline Nut Diameter Tolerance : ・.016 mm
Spline Nut Length: 63 mm
Spline Nut Length Tolerance: ・.2 mm
Flange diameter: 58 mm
Basic torque rating Dynamic rating: 56.9 N-m
Basic torque rating Static rating: 55.9 N-m
Radial Dynamic rating: 10.2 kN
Radial Static rating: 17.8 kN
- 7: 118 N-m
- 8: 700 N-m
LF 25
Spline Nut Outer diameter: 42 mm
Spline Nut Diameter Tolerance : ・.016 mm
Spline Nut Length: 71 mm
Spline Nut Length Tolerance: ・.3 mm
Flange diameter: 65 mm
Basic torque rating Dynamic rating: 105 N-m
Basic torque rating Static rating: 103 N-m
Radial Dynamic rating: 15.2 kN
Radial Static rating: 25.8 kN
- 8: 210 N-m
- 9: 1140 N-m
LF 30
Spline Nut Outer diameter: 47 mm
Spline Nut Diameter Tolerance : ・.016 mm
Spline Nut Length: 80 mm
Spline Nut Length Tolerance: ・.3 mm
Flange diameter: 75 mm
Basic torque rating Dynamic rating: 171 N-m
Basic torque rating Static rating: 148 N-m
Radial Dynamic rating: 20.5 kN
Radial Static rating: 34 kN
- 9: 290 N-m
- 10: 1710 N-m
LF 40
Spline Nut Outer diameter: 64 mm
Spline Nut Diameter Tolerance : ・.019 mm
Spline Nut Length: 100 mm
Spline Nut Length Tolerance: ・.3 mm
Flange diameter: 100 mm
Basic torque rating Dynamic rating: 419 N-m
Basic torque rating Static rating: 377 N-m
Radial Dynamic rating: 37.8 kN
Radial Static rating: 60.5 kN
- 10: 687 N-m
- 11: 3760 N-m
LF 50
Spline Nut Outer diameter: 80 mm
Spline Nut Diameter Tolerance : ・.019 mm
Spline Nut Length: 125 mm
Spline Nut Length Tolerance: ・.3 mm
Flange diameter: 124 mm
Basic torque rating Dynamic rating: 842 N-m
Basic torque rating Static rating: 769 N-m
Radial Dynamic rating: 60.9 kN
Radial Static rating: 94.5 kN
- 11: 1340 N-m
- 12: 7350 N-m
