THK - Lock Nut RN

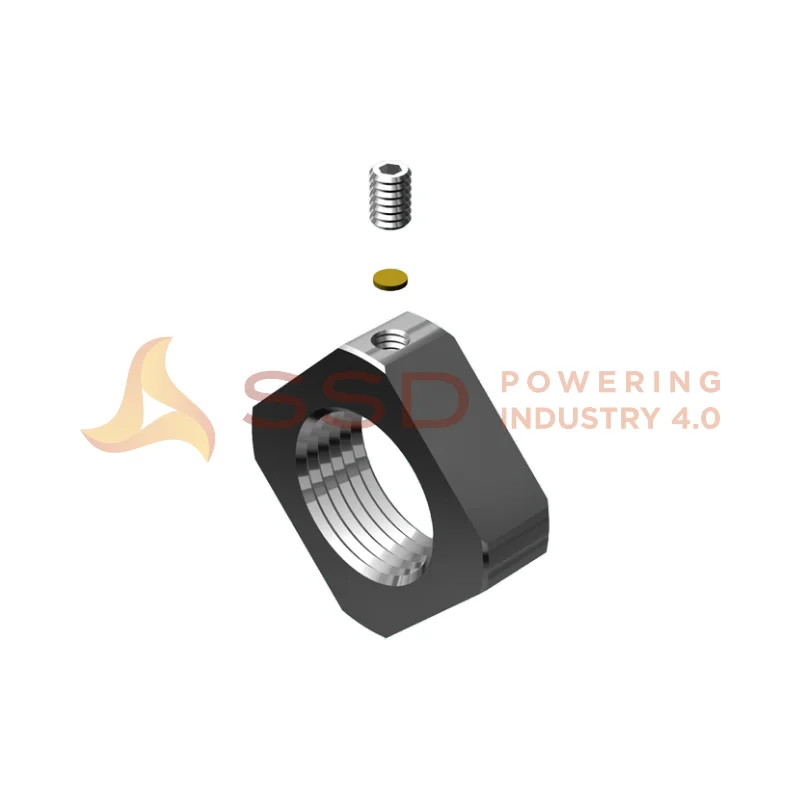

Lock Nut THK untuk Ball Screw mengikat poros sekrup dan bantalan dengan akurasi tinggi. Mekanisme pencegah kelonggaran yang terdiri dari setscrew kepala soket heksagonal dan set piece menjaga mur tetap terpasang kuat tanpa longgar.
Rentang Ukuran Luas
Seri RN tersedia dari RN4 hingga RN40, dengan ukuran ulir dari M4×0,5 mm hingga M40×1,5 mm dan diameter luar (D) dari 11,5 mm hingga 63 mm, mencakup berbagai diameter poros ball screw.
Desain Pengencangan Kompak
Setiap ukuran menggunakan setscrew heksagonal yang sesuai (M2,6 mm hingga M8 mm) dan tinggi mur (T) dari 10 mm hingga 50 mm, memberikan pemasangan yang kompak dan aman sesuai diameter poros.
DESKRIPSI DETAIL
M: M4ﾗ0.5 mm
m: M2.6 mm
D: 11.5 mm
d: 8 mm
L: 5 mm
T: 10 mm
RN 5
M: M5ﾗ0.5 mm
m: M2.6 mm
D: 13.5 mm
d: 9 mm
L: 5 mm
T: 11 mm
RN 6
M: M6ﾗ0.75 mm
m: M3 mm
D: 14.5 mm
d: 10 mm
L: 5 mm
T: 12 mm
RN 8
M: M8ﾗ1 mm
m: M3 mm
D: 17 mm
d: 13 mm
L: 6.5 mm
T: 14 mm
RN 10
M: M10ﾗ1 mm
m: M3 mm
D: 20 mm
d: 15 mm
L: 8 mm
T: 16 mm
RN 12
M: M12ﾗ1 mm
m: M3 mm
D: 22 mm
d: 17 mm
L: 8 mm
T: 19 mm
RN 15
M: M15ﾗ1 mm
m: M3 mm
D: 25 mm
d: 21 mm
L: 8 mm
T: 22 mm
RN 17
M: M17ﾗ1 mm
m: M4 mm
D: 30 mm
d: 25 mm
L: 13 mm
T: 24 mm
RN 20
M: M20ﾗ1 mm
m: M4 mm
D: 35 mm
d: 26 mm
L: 11 mm
T: 30 mm
RN 25
M: M25ﾗ1.5 mm
m: M5 mm
D: 43 mm
d: 33 mm
L: 15 mm
T: 35 mm
RN 30
M: M30ﾗ1.5 mm
m: M6 mm
D: 48 mm
d: 39 mm
L: 20 mm
T: 40 mm
RN 35
M: M35ﾗ1.5 mm
m: M8 mm
D: 60 mm
d: 46 mm
L: 21 mm
T: 50 mm
RN 40
M: M40ﾗ1.5 mm
m: M8 mm
D: 63 mm
d: 51 mm
L: 25 mm
T: 50 mm
